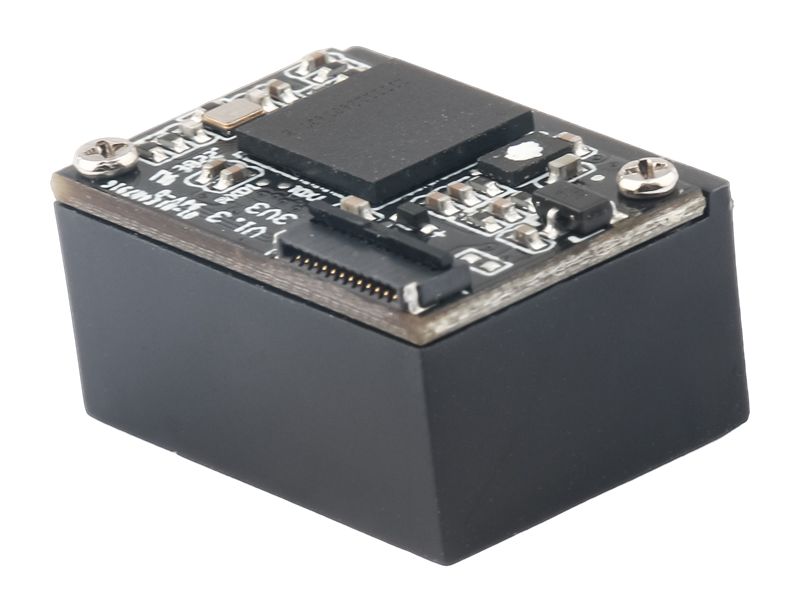

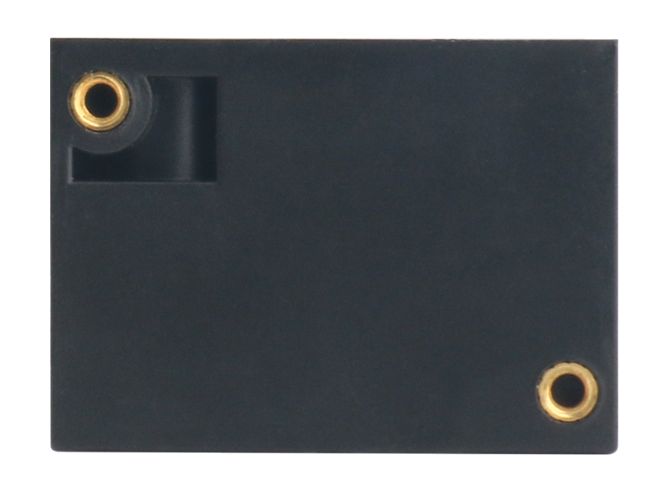

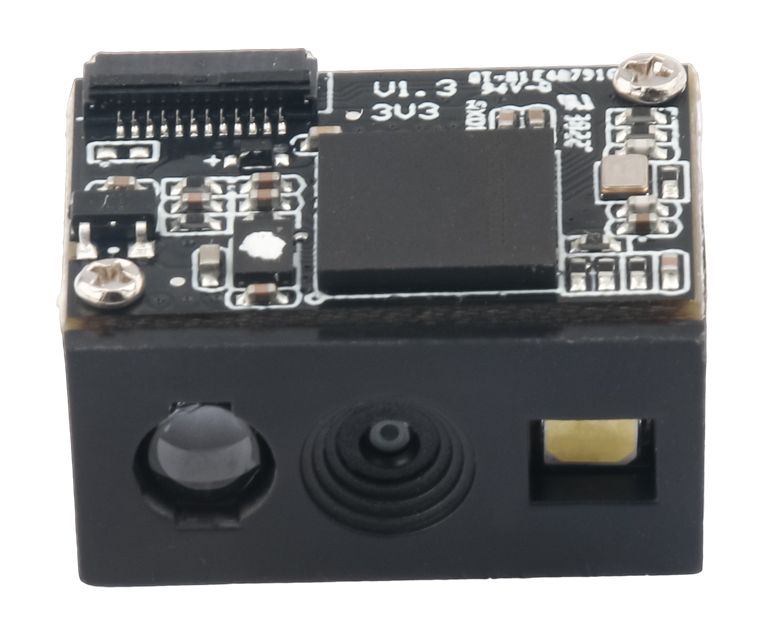

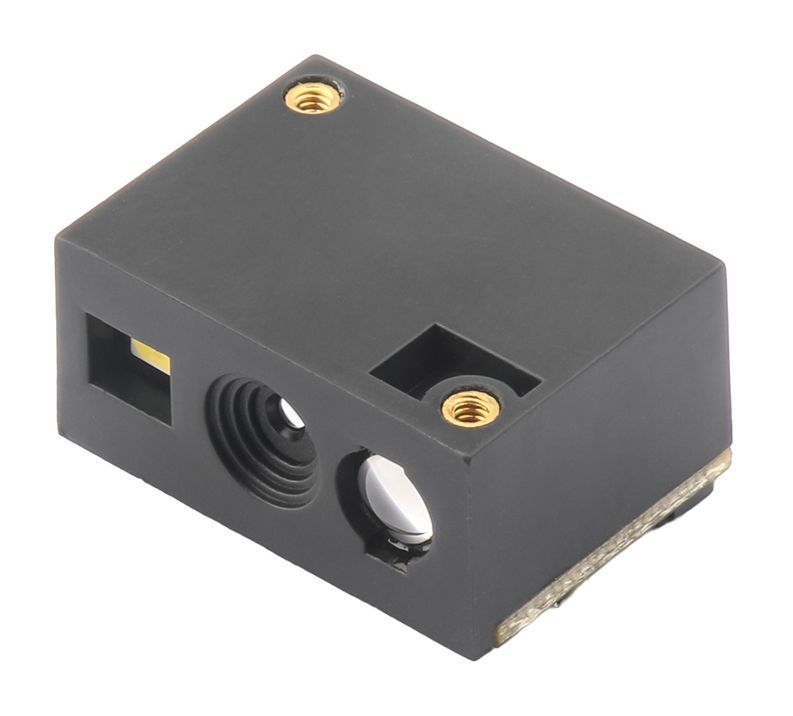

万酷VM2260 嵌入式二维影像模组

640*480 三十万全局高速扫码支持国产系统中文输出支持OCR，GS1，邮政码等多种码制识别支持简体中文，繁体中文，日语，韩语，越南语，泰语等多国语言文字直出。支持各类定制化服务

下载文件

产品亮点

多接口灵活通讯通信方式：USB（USB-KBW，USB-COM，HID-POS，OPOS），TTL

稳定影像采集图像传感器：CMOS，全局快门

多语言支持多语言支持：支持简体中文，繁体中文，日文，韩文，泰文，越南文等语言直出

精细条码识读解析度：≥3mil/0.076mm（PCS90%,CODE 39）

清晰瞄准定位瞄准灯：红色圆点瞄准灯

产品详情

640*480 三十万全局高速扫码
支持国产系统中文输出
支持OCR，GS1，邮政码等多种码制识别
支持简体中文，繁体中文，日语，韩语，越南语，泰语等多国语言文字直出。
支持各类定制化服务

关键参数

性能参数

通信方式	USB（USB-KBW，USB-COM，HID-POS），TTL
图像传感器	CMOS，全局快门
像素	30万像素，640*480
解析度	≥3mil/0.076mm（PCS90%,CODE 39）
瞄准灯	红色圆点瞄准灯
照明	白光 LED
识读景深	3 0mm~500mm（不同条码范围）
解码速度	65CM /S
识读模式	手动识读、感应识读、连续识读、指令控制
提示方式	LED指示灯、蜂鸣器（外部电路）
视场角	41° * 27°
读取角度	旋转Roll: ±360°，倾斜Pitch:±60°，偏斜Skew: ±55°
打印对比度	≥20 %
环境光照度	黑暗环境，室内自然光
识读码制	1D：UPC-A，UPC-E，EAN-8，EAN-13，ISBN, ISSN, Coupon. Code 128， GS1-128(UCC/EAN 128)，ISBT 128, Code 39， Code 39 FullASCII, Code 32, Code 93，Code 11,Codabar（NW-7），Interleaved 2 of 5，Matrix 2 of 5，Industrial 2 of 5(Straight 2 of 5)，Standard 2 of 5（IATA 2 of 5），NEC 2of 5，HongKong 2 of 5(China Post), MSI Plessey，UK Plessey, Telepen Code, Trioptic Code， BC412, Pharma Code(One-Track), etc. 2D: QR Code, Micro QR Code, Data Matrix，PDF417, Micro PDF 417， MaxiCode, Aztec，HanXin Code, Codablock A, Codablock F, etc. 其他：GS1 Databar(Omnidirectional, Truncated Stacked, Limited, Expanded, Stacked Omnidirectional, Expanded Stacked, Expanded Stacked)，GS1 Composite（Omnidirectional, Truncated, Stacked, Stacked Omnidirectional, Limited, Expanded, Expanded Stacked, GS1-128, UPC-A, UPC-E, EAN/JAN-8, EAN/JAN-13）,Chinese ID Card OCR, Korea Post, Australian Post, Royal Mail, USPS Intelligent Mail, Japanese Post, Planet Code, USPS Postnet, KIX Code

机械/电气化性能

本体重量	约3.3g
外观尺寸	L15.5W21.3H11.5(mm)
线材长度	5CM FFC单面排线
工作电压	DC3.3V
电流：	175mA（Average Work）, 95mA(Standby)，38mA(Sleep)

工作环境

工作温度	20℃ to 50℃
存储温度	40℃ to 70℃
工作湿度	5% to 95%（无凝结）
运输振动测试	10H@125RPM

配件列表（可选配）

FFC排线	12PinPitch 0.5 同面5CM。
开发板	用于连接模组与线材，具有不同接口的输出功能，以及扫描提示功能。
线材	用于连接开发板与通信主机，可选配不同接口线材。
电源适配器	Output: DC5V 1A, input: AC100~240V 50~60Hz，可用于串口供电。
